SKG ISO-A : Monte-plats à portes guillotines

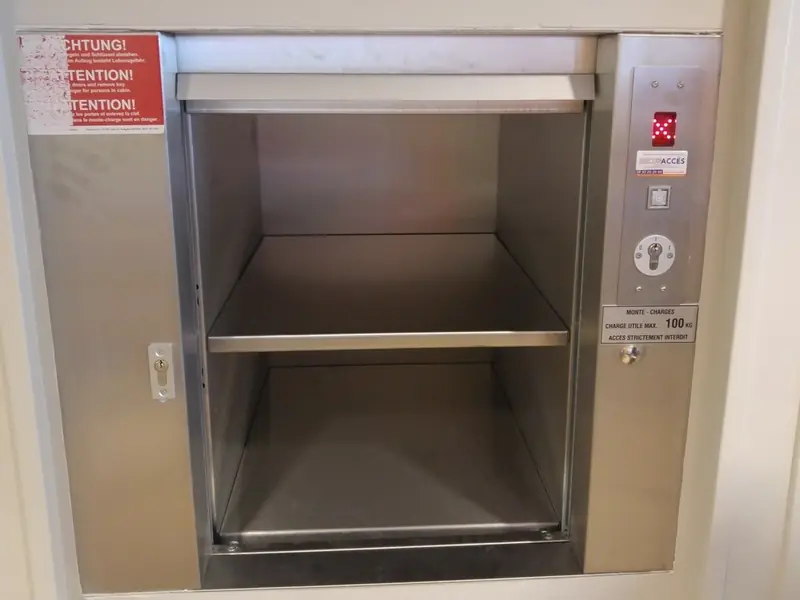

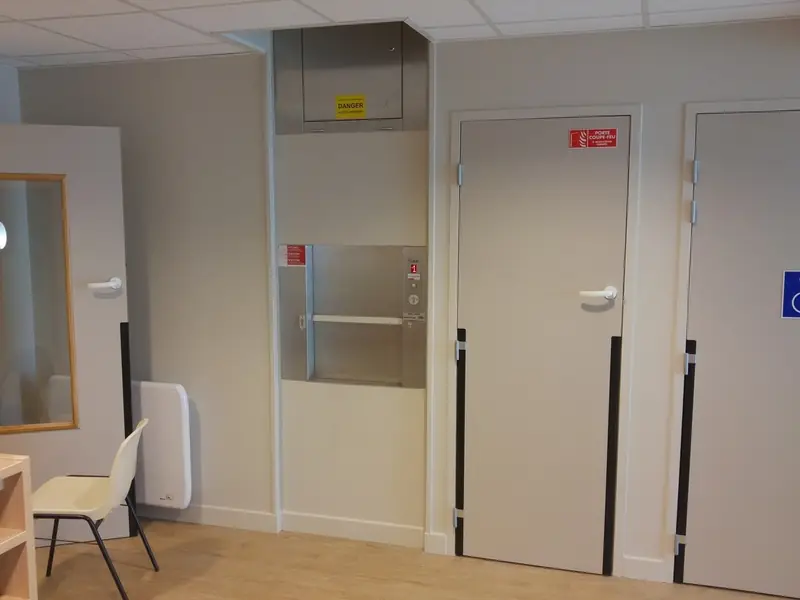

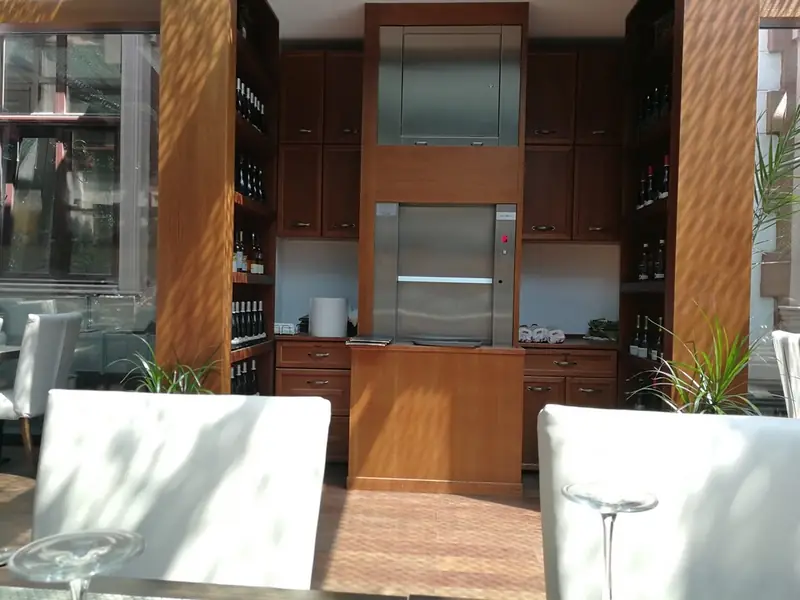

Le monte-plats SKG ISO-A est un monte-charge à portes type guillotine sur allège pouvant supporter jusqu'à 300Kg de charge (100Kg en standard). Il répond favorablement aux normes EN 81-3 & EU-MRL2006/42/EWG. Doté d'une structure autoportante, il s'installe rapidement et très facilement. Les portes et la benne sont réalisés en Inox de qualité alimentaire permettant l'installation dans des cuisines de restaurants ou d'hôtels. La maintenance est aisée grâce à la trappe de visite donnant accès à la mécanique d'entrainement et à l'électronique de commande
 |
||
 |
 |
 |
 |
 |
 |
 |
||
Pylône
- Structure autoportante, en profilés laminés en acier galvanisé
- pré-monté en sections de 2 m, avec tubes pour canalisations électriques
Benne
- En acier galvanisé avec guides latéraux
- Coulisseaux réglables
- Équilibreur sur prise de suspension
Portes palières
- Portes battantes manuelles à 1 vantail
- Finition galvanisée ou Inox alimentairequalité
- qualité contrôlée DIN 18090 (TÜV)
- Montants en finition galvanisée
- Serrures homologuées, modèle type contrôlé (TÜV)
Portillon d’accès machinerie
- Battant à 1 ou 2 vantaux et serrure
- Position des gonds au choix
- Montants en finition galvanisée
Treuil
- Protection IP54 avec frein à disque et volant à main
- Alimentation 400 V / 50 Hz (ICE)
- Modèle 100 kg: Poulie Ø 300 pour 2 (3) câbles Ø 6 mm
- Modèle 300 kg: 2 roues dentées pour 2 chaînes 5/8 x 3/8“ DIN 8187
Contre-poids / masse d’équilibrage
- Avec cadres et gueuses
Manoeuvre électrique
- Appel et renvoi en 24 V
- Circuit de sécurité 230 V
- Câbles pré-câblé et embrochable
- Blocage des commandes d’appel programmable (1s à 5s)
- Ronfleur
- Afficheur de position à chaque étage
- Disjoncteur-protecteur comme interrupteur principal pré-monté dans l’armoire
- Éclairage du local machinerie avec prise
Documentation commerciale :

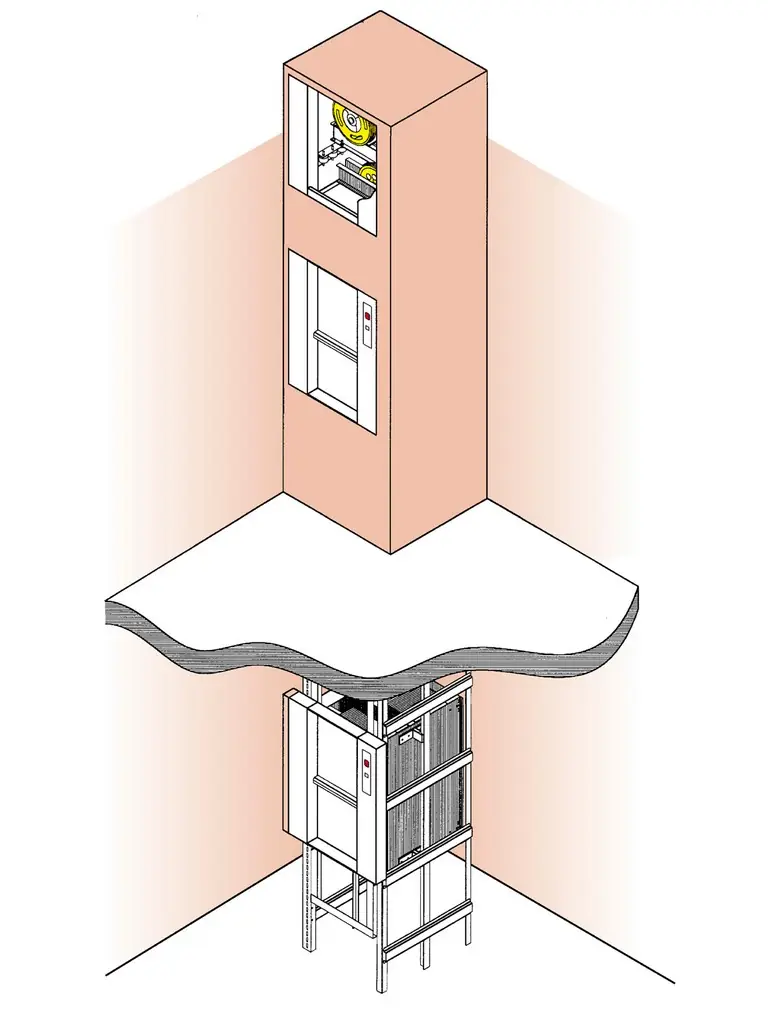

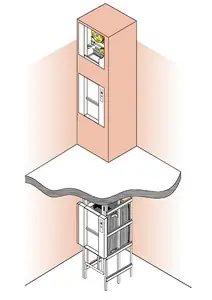

Schéma de principe
